主要產(chǎn)品為金屬硅，碳化硅，無水炮泥，硅碳合金，硅鐵球，硅鋁鐵，耐火材料等產(chǎn)品
資訊動(dòng)態(tài)

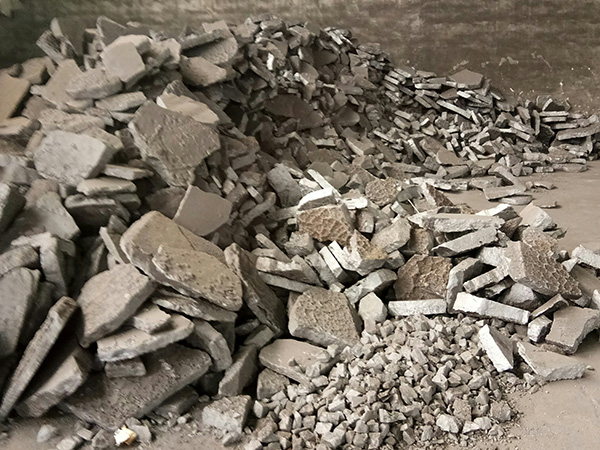

(1)在煉鋼工業(yè)中用作脫氧劑和合金劑。為了獲得化學(xué)成分合格的鋼和保證鋼的質(zhì)量，在煉鋼的較后階段必須進(jìn)行脫氧，硅和氧之間的化學(xué)親和力很大，因而硅鐵是煉鋼較強(qiáng)的脫氧劑用于沉淀和擴(kuò)散脫氧。在鋼中添加一定數(shù)量的硅，能顯著的提高鋼的強(qiáng)度、硬度和彈性，因而在冶煉結(jié)構(gòu)鋼（含苞欲放硅0.40-1.75％)、工具鋼(含SiO.30-1.8%)、彈簧鋼(含SiO.40-2.8％)和變壓器用硅鋼（含硅2.81-4.8%)時(shí)，也把硅鐵作為合金劑使用。此外，在煉鋼工業(yè)中，利用硅鐵粉在高溫下烯燒能放出大量熱這一特點(diǎn)，常作為鋼錠帽發(fā)熱劑使用以提高鋼錠的質(zhì)量和回收率。
(2)在鑄鐵工業(yè)中用作孕育劑和球化劑。鑄鐵是現(xiàn)代工業(yè)中一種重要的金屬材料，它比鋼便宜，容易熔化冶煉，具有優(yōu)良的鑄造性能和比鋼好得多的搞震能力，特別是球墨鑄鐵，其機(jī)械性能達(dá)到或接近鋼的機(jī)械性能。在鑄鐵中加入一定量的硅鐵能阻止鐵中形成碳化物、促進(jìn)石墨的析出和球化，因而在球墨鑄鐵生產(chǎn)中，硅鐵是一種重要的孕育劑（幫助析出石墨）和球化劑。
(3)鐵合金生產(chǎn)中用作還原劑。不僅硅與氧之間化學(xué)親和力很大，而且高硅硅鐵的含碳量很低。因此高硅硅鐵（或硅質(zhì)合金）是鐵合金工業(yè)中生產(chǎn)低碳鐵合金時(shí)比較常用的一種還原劑。
(4)在其他方面的用途。磨細(xì)或霧化處理過的硅鐵粉，在選礦工業(yè)中可作為懸浮相。在焊條制造業(yè)中可作為焊條的涂料。高硅硅鐵在化學(xué)工業(yè)中可用于制造硅酮等產(chǎn)品。
在這些用途中，煉鋼工業(yè)、鑄造工業(yè)和鐵合金工業(yè)是硅鐵的較大用戶。它們共消耗約90%以上的硅鐵。在各種不同牌號(hào)的硅鐵中，目前應(yīng)用較廣的是75%硅鐵。在煉鋼工業(yè)中，每生產(chǎn)1t鋼大約消耗3-5kg75%硅鐵。硅鐵牌號(hào)和化學(xué)成份 牌號(hào)化學(xué)成分SiAlCaMnCrPSC 范圍不大于 FeSi75AI1.0-b72.0-80.0110.50.50.040.020.2 FeSi75AI1.5-b72.0-80.01.510.50.50.040.020.2 硅鐵在鋼工業(yè)、鑄造工業(yè)及其他工業(yè)生產(chǎn)中被廣泛應(yīng)用。 硅鐵是煉鋼工業(yè)中必不可少的脫氧劑。炬鋼中，硅鐵用于沉淀脫氧和擴(kuò)散脫氧。磚坯鐵還作為合金劑用于煉鋼中。鋼中添加一定數(shù)量的硅，能顯著提高鋼的強(qiáng)度、硬度和彈性，提高鋼的磁導(dǎo)率，降低變壓器鋼的磁滯損耗。一般鋼中含硅0.15%-0.35%，結(jié)構(gòu)鋼中含硅0.40%～1.75%，工具鋼中含硅0.30%～1.80%，彈簧鋼中含硅0.40%～2.80%，不銹耐酸鋼中含硅3.40%～4.00%，耐熱鋼中含硅1.00%～3.00%，硅鋼中含硅2%～3%或更高。
高硅硅鐵或硅質(zhì)合金在鐵合金工業(yè)中用作生產(chǎn)低碳鐵合金的還原劑。硅鐵加入鑄鐵中可作球墨鑄鐵的孕育劑，且能阻止碳化物形成，促進(jìn)石墨的析出和球化，改善鑄鐵性能。
此外，硅鐵粉在選礦工業(yè)中可作懸浮相使用，在焊條制造業(yè)中作焊條的涂料；高硅硅鐵在電氣工業(yè)中可用制備半導(dǎo)體純硅，在化學(xué)工業(yè)中可用于制造硅酮等。在煉鋼工業(yè)中，每生產(chǎn)一噸鋼大約消耗3～5kg75%硅鐵。
掃一掃
